高級封裝技術將在未來半導體領域扮演重要角色。
在未來五年內，一個系統中芯片數量將從4-10增加到10-30（增長3倍），預計十年后這一數字將進一步增加；在內存方面，新的內存架構將改善內存墻問題，望解決內存容量、速度和功耗成為系統瓶頸的情況；在互聯方面，未來十年高級封裝的互聯線數量將從1000-2000增加至8000，同時采用新的IO接口技術（如PAM8和高密度WDM光學互聯）以提升數據帶寬并降低數據移動成本。

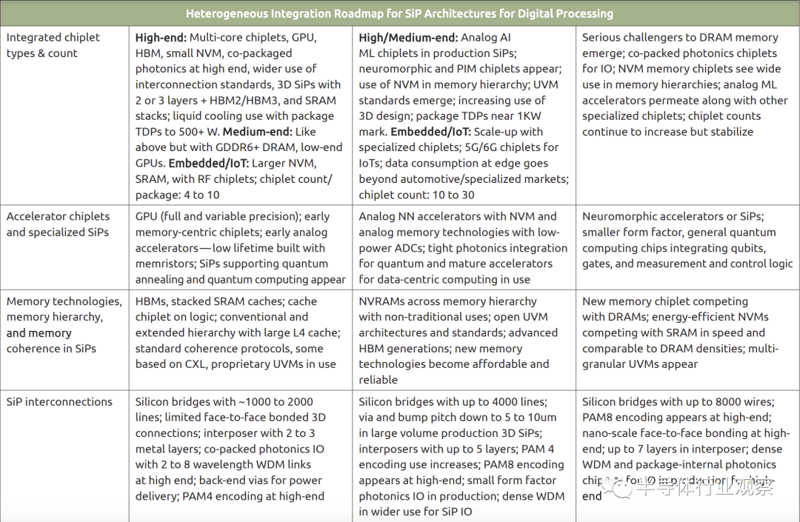

這些需求對應了高級封裝技術的技術發展，MAPT在高級封裝章節提出了未來十年的技術方向。
未來十年高級封裝技術的關鍵技術發展包括：
1. 提高IO密度：將芯片間bump（焊球）間距從100微米減少到25微米，將IO密度提高16倍。
2. 提高IO互聯線密度：包括在晶圓正面將當前2-3層線間距大于1微米的頂層銅互聯發展為7層線間距小于1微米的銅互聯，晶圓背面的RDL層互聯從一層升至三層并將線間距從10微米減少到2微米；晶圓間的互聯線間距從5微米減少到1微米，互聯線密度提高25倍。
3. 革新集成鍵合技術：從目前基于焊接的鍵合技術逐步過渡到die-to-wafer和die-to-die的鍵合技術。新的集成鍵合技術將是實現高密度IO的核心技術。
